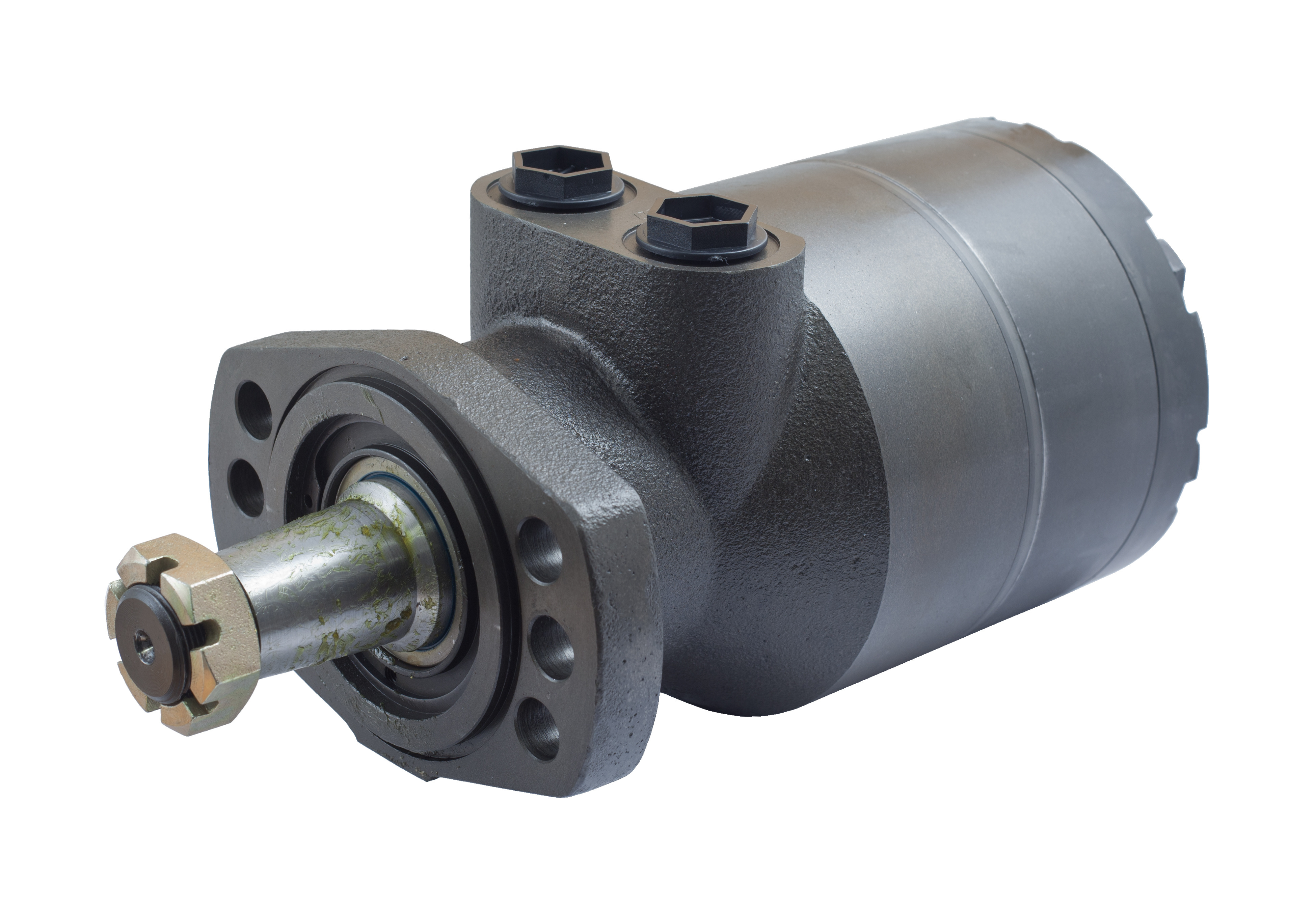

HWF - Hydraulimoottori 1:8 1 1/4" kartioaks. magneto ovaalikiinnityksellä
Tulosta esite
Tuoteryhmissä:
Tiedot tiivistettynä
Magneto -kiinnitteinen malli M+S HW-sarjan moottorista. HW-sarja sopii järjestelmiin jossa yleisesti korkeampi paine ja pieni virtaus. HW-sarja vastaa White drive productsin RE 500 -sarjaa. Käytetään esim. ketjupurkuauton moottorina, kasettimoottorina jne.- 1¼" kartioakseli [31,75] Tapered 1:8, Parallel key 5/16”x 5/16” x 1”BS46
- 6-pulttinen magneto ovaalikiinnitys
- LL-malli (low leak)
- sivuportit G1/2"
- vuotolinja G1/4"
- kiertoluistimoottori (spool valve)
- M+S HW series
- Korvaa pääosin White drive products RE-sarjan (500)
| Koodi | Kierrostilavuus (cm3/r) | Max. käyttö-kierrosluku (r/min) jatk./hetk. | Max. vääntömomentti (daNm) jatk./hetk./isku | Max. jatkuva teho (kW) jatk./hetk. | Max. käyttö-paine = paine-ero (bar) jatk/hetk | Pakkauskoko (kpl) |
|---|---|---|---|---|---|---|
| HWF-125R2LL | 126 | 357/476 | 35/38,5 | 16,2/19,8 | 205/225 | 1 |
| HWF-300R2LL | 300 | 250/333 | 81/89 | 16,5/20,8 | 205/225 | 1 |
| HWF-315R2LL | 314,9 | 238/318 | 85/93 | 16,4/20,8 | 205/225 | 1 |
| HWF-370R2LL | 369,2 | 203/271 | 96/105 | 13,2/19,2 | 205/225 | 1 |
| HWF-470R2LL | 470,6 | 159/244 | 92/101 | 10,6/17,4 | 150/165 | 1 |
| HWF-535R2LL | 535 | 149/229 | 91/101 | 10,8/17,8 | 140/155 | 1 |
Kooditaulukko ja vastaavuudet
| M+S | White drive products | Parker - TRW ross |
|---|---|---|
| HWF-125R2 | 500 120 A38 22 BAAAA 500 120 A58 22 BAAAA |
TG0140EW080AAAB |
| HWF-300R2 | 500 300 A38 22 BAAAA 500 300 A58 22 BAAAA |
TG0280EW080AAAB |
| HWF-350R2 | 500 350 A38 22 BAAAA 500 350 A58 22 BAAAA |
TG0335EW080AAAB |
| HWF-370R2 | 500 375 A38 22 BAAAA 500 375 A58 22 BAAAA |
TG0405EW080AAAB |
| HWF-470R2 | 500 470 A38 22 BAAAA 500 470 A58 22 BAAAA |
TG0475EW080AAAB |
| HWF-535R2 | 500 540 A38 22 BAAAA 500 540 A58 22 BAAAA |
TG0530EW080AAAB |
