Tiedot tiivistettynä
Venttiili estää virtauksen sylinteriin toiseen suuntaan. Virtaus
pääsee toiseen suuntaan vapaasti ja estetty toiseen
suuntaan kunnes esiohjauspaine avaa venttiilin.
• V1 ja V2 kytketään painelinjaan. C1 kytketään toimilaitteen
vapaasti virtaavalle puolelle ja C2 sille puolelle, jolla virtaus
halutaan estää.
| Koodi | Sisäkierre (BSP) | Max. työpaine (bar) | Max. virtaus (l/min) | Avautumissuhde | Pakkauskoko (kpl) |
|---|---|---|---|---|---|
| FP1-04 | 1/4” | 350 | 20 | 1 : 5,5 | 1 |
| FP1-06 | 3/8” | 300 | 35 | 1 : 5,5 | 1 |
| FP1-08 | 1/2” | 300 | 50 | 1 : 5 | 1 |

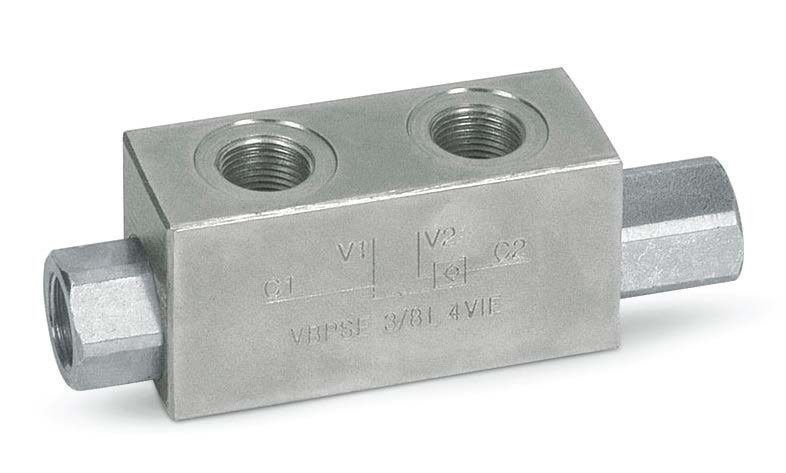

FP1 - Lukkoventtiili 1-puoleinen
